一、飛灰洗滌水氯化鈉氯化鉀MVR分鹽系統蒸發器項目背景
垃圾焚燒飛灰是公認的危險廢物（HW18），含高濃度氯化鈉、氯化鉀及二噁英、重金屬等有害物質。飛灰水洗脫鹽是目前最成熟的預處理路線，通過水洗將飛灰中的可溶性氯鹽溶解分離，氯去除率可達95%以上，水洗后飛灰氯含量降至1%以下，滿足入窯協同處置要求。但水洗產生的高鹽廢水（TDS通常在80000至120000mg/L之間）如果直接排放，等于把污染從氣相轉移到了液相。MVR分鹽系統正是解決這一矛盾的核心裝備，把混鹽廢水變成高純度氯化鈉和氯化鉀兩種工業產品，實現真正的廢水零排放。
二、15t/h系統典型案例——康景輝飛灰水洗脫鹽MVR項目
康景輝環境科技集團在飛灰資源化領域落地了多套15噸每小時級別的MVR蒸發結晶分鹽系統，以下為綜合典型案例參數。
項目規模：蒸發量15噸每小時，日處理飛灰水洗液約360噸。
進水水質：主要成分為氯化鈉10%至15%、氯化鉀1%至3%，含少量重金屬及懸浮物，TDS約80000至120000mg/L，pH值7至9，氯離子濃度高達100000mg/L以上。
工藝路線：飛灰水洗脫鹽加MVR強制循環蒸發結晶加OSLO分鹽結晶。具體分為五個階段。
第一階段飛灰預處理：飛灰按2.5比1至3比1的水灰比進入水洗罐，逆流漂洗，攪拌充分溶出氯離子，經壓濾機固液分離，濾餅氯含量降至1%以下，送入水泥窯協同處置。
第二階段水質凈化：分離出的廢水經脫鈣、中和、絮凝沉淀、過濾等預處理，去除鈣鎂離子和重金屬，SS控制在50mg/L以下，為MVR系統創造進水條件。
第三階段MVR蒸發濃縮：核心設備為強制循環MVR蒸發器，換熱管采用TA2純鈦材質，耐氯離子濃度超過100000mg/L。蒸汽壓縮機選用離心式，單級溫升18至24℃，將二次蒸汽壓縮升溫后循環利用，無需外部生蒸汽。蒸發溫度控制在80至100℃，管內流速保持1.5至3米每秒，靠湍流沖刷防止結垢。
第四階段分鹽結晶：利用氯化鈉和氯化鉀溶解度隨溫度變化的差異實現分質結晶。氯化鈉溶解度隨溫度變化不大，在高溫段（85至100℃）優先析出；氯化鉀溶解度隨溫度變化大，母液降溫至40℃左右時析出氯化鉀晶體。結晶器采用OSLO或DTB型式，晶體粒徑可控，純度高。
第五階段干燥與回用：結晶鹽經離心脫水加盤式干燥機干燥，含水率低于0.2%。冷凝水回用率達到95%以上，全部返回飛灰水洗系統循環使用。
三、飛灰洗滌水氯化鈉氯化鉀MVR分鹽系統蒸發器核心運行數據
產品純度：氯化鈉純度99.2%至99.5%，氯化鉀純度99.0%至99.2%，白度大于90%，顆粒均勻度CV小于15%。
回收率：氯化鈉回收率85%至90%，氯化鉀回收率75%至80%，總鹽回收率大于90%。
能耗指標：噸水電耗約25至35千瓦時，噸水處理成本約14至15元（電價按0.6至0.75元每度計），較傳統三效蒸發節能50%至80%。
運行周期：強制循環泵采用雙端面機封，耐腐蝕耐磨，系統連續運行周期可達180天以上，年運行時間超過300天。
自動化控制：獨立PLC加工業控機全自動控制，實時監測溫度、壓力、流量、離子濃度、密度等參數，操作人員從8人減至2人。
四、飛灰洗滌水氯化鈉氯化鉀MVR分鹽系統蒸發器同類型項目數據對照
山東公司項目：采用MVR分鹽工藝，年生產氯化鉀約2000噸、氯化鈉約19000噸，飛灰經水洗后氯含量降至1%以下，污水零排放。
浙江某項目：單日處理量300噸，年回收工業鹽2.5萬噸、鉀鹽4000噸，收益超千萬元，飛灰填埋量減少95%，二噁英分解率大于99.9%。
內蒙古項目：180噸每小時規模，采用鈦材蒸發器加三效降膜系統，實現鹽硝分離，噸水處理成本約14元。
新疆RO濃水項目：MVR蒸發加冷凍結晶分鹽，硫酸鈉純度99.2%，氯化鈉97.5%，噸水電耗55千瓦時，投資回收期4.3年。
五、飛灰洗滌水氯化鈉氯化鉀MVR分鹽系統蒸發器關鍵技術要點
防結垢是15t/h系統長期穩定運行的生命線。管內流速不低于2米每秒是硬指標，配合在線CIP清洗系統，每運行1個月或停機超24小時即進行清洗：清水注液、循環加熱清洗、排水復檢、二次沖洗。同時添加聚磷酸鹽等阻垢劑，可將連續運行周期從月級延長至半年以上。
防跑料同樣關鍵。分離器至壓縮機入口必須設置雙級除沫裝置，杜絕泡沫夾帶料液進入壓縮機，否則葉輪磨損加劇、冷凝水水質惡化，維修成本陡增。
材質選擇上，物料接觸部分因氯離子濃度超過100000mg/L，必須選用TA2純鈦；非接觸介質部位用316L不銹鋼，兼顧耐腐蝕性與經濟性。密封墊片在含氯環境必須用全氟橡膠FFKM或PTFE材質，嚴禁異種金屬接觸導致電偶腐蝕。
六、飛灰洗滌水氯化鈉氯化鉀MVR分鹽系統蒸發器經濟性總結
15t/h MVR分鹽系統的投資回收期通常在3至5年。以年處理飛灰水洗液約10萬噸計，年蒸汽費用從傳統三效蒸發的1200萬元降至60萬元以下，年節約成本超千萬。同時，氯化鈉和氯化鉀作為工業鹽和鉀肥外銷，年收益可達200萬元以上。處理成本約1500元每噸，較傳統填埋降低30%至50%。
15t/h飛灰水洗MVR分鹽系統是目前飛灰資源化最成熟的技術路線，噸水電耗25至35度、鹽回收率超90%、產品純度達工業級標準，是實現飛灰減量化無害化資源化的關鍵裝備。

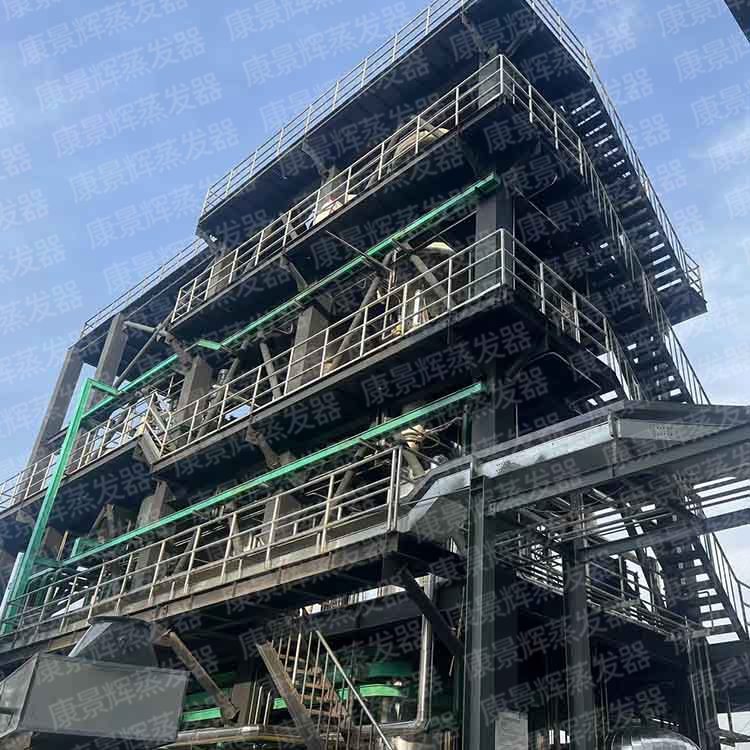

案例實拍
